您的位置： 首頁 > 產品頻道 > 工業除塵設備 > DHC-6YT型濾筒除塵器圖紙?jiān)沓叽鐖D

DHC-6YT型濾筒除塵器圖紙?jiān)沓叽鐖D

垂直式濾筒除塵器，屬于濾筒除塵器的一類，又叫卡盤式、豎裝式濾筒除塵器，加裝二級HEPA過濾器模塊，上下一體二級過濾。如果車間有VOCS異味，可以采用三級過濾，增加活性炭過濾器，三級模塊上中下組合成一體。

濾筒垂直安裝的結構特征，帶來了易清灰的特點。對于濃度大的粉塵，垂直式的布置比平裝或斜插式的濾筒除塵器清灰效果要好。機器采用正面開門，抽屜式推入濾筒，更換濾筒快速便捷，淘汰了采用螺絲吊裝固定的麻煩方式。設備采用激光切割、數控機床加工、模具焊接、模塊化制造、靜電噴塑、積木式拼裝，精工打造而成。同等風量的前提下，濾筒除塵器比布袋除塵器體積小的多。

在線咨詢

全國熱線

400-822-9050

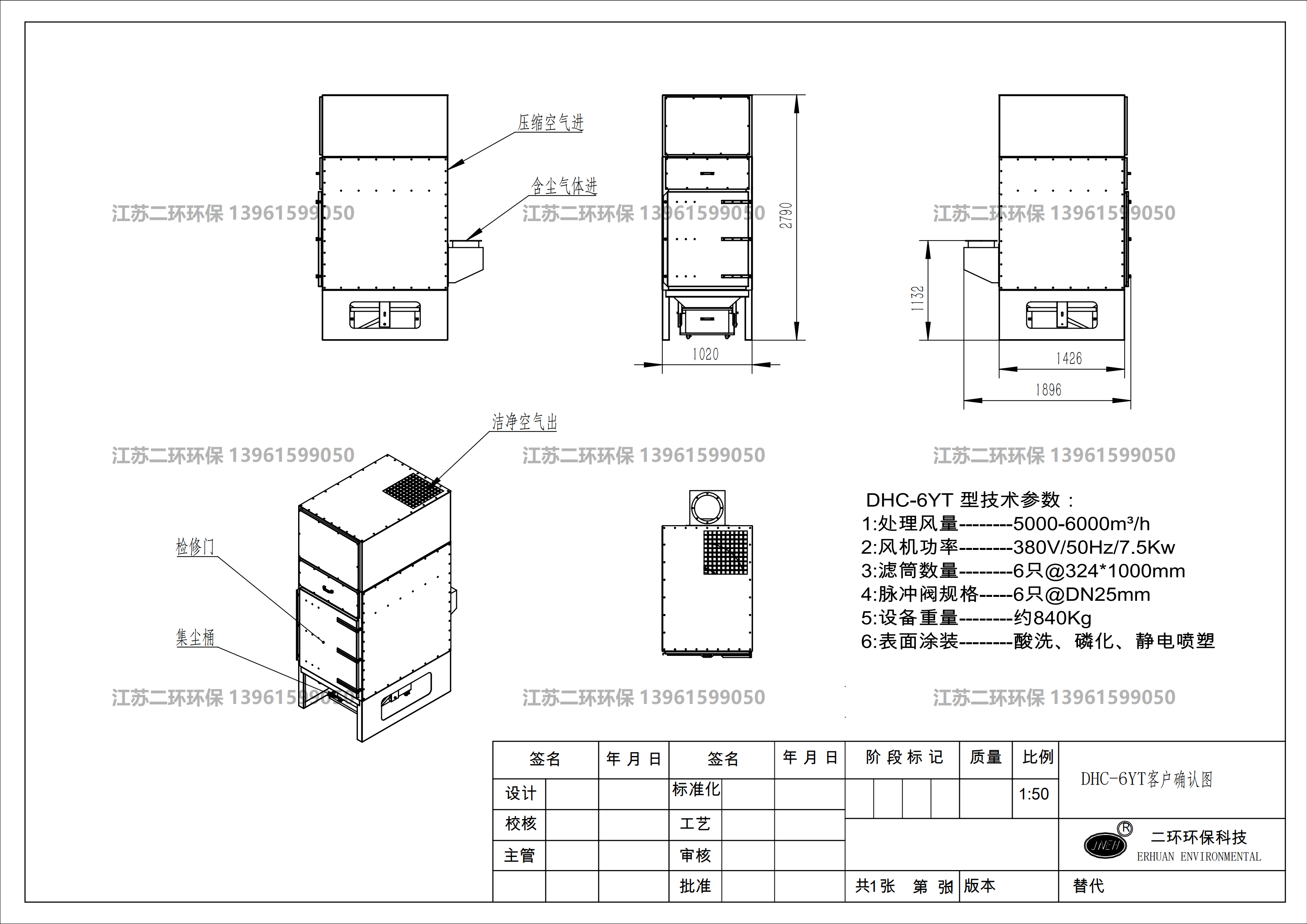

DHC-6YT型豎裝式濾筒除塵器客戶確認圖
Customer confirmation diagram of filter cartridge dust collector

濾筒除塵器圖紙

模塊式垂直濾筒除塵器 discharge modular vertical filter

HEPA模塊式垂直濾筒除塵器（標準腿）
HEPA模塊式垂直濾筒除塵器（矮腿S系列）
HEPA模塊式垂直濾筒除塵器（標準腿）
HEPA模塊式垂直濾筒除塵器（矮腿S系列）
垂直濾筒除塵器一體機
垂直濾筒除塵器一體機

大風量標準腿模塊選型表

序號	型號	額定風量	設備尺寸	濾筒數量	脈沖閥數量	HEPA	重量
序號	型號	M3/H	長寬高	只	只	只	T
1	DHC4-4-1H	4000	102010004414	4	4@DN*25	1	0.517
2	DHC6-6-2H	6000	102014264414	6	6@DN*25	2	0.922
3	DHC8-8-3H	8000	110020445000	8	2@DN*40	3	1.183
4	DHC10-10-3H	10000	110024655660	10	2@DN*50	3	1.676

大風量矮腿模塊選型表

序號	型號	額定風量	設備尺寸	濾筒數量	脈沖閥數量	HEPA	重量
序號	型號	M3/H	長寬高	只	只	只	T
1	HC4S-4-1H	4000	102010003365	4	4@DN*25	1	0.517
2	HC6S-6-2H	6000	102010003365	6	6@DN*25	2	0.922
3	DHC8S-8-3H	8000	110020443640	8	2@DN*40	3	1.183
4	DHC10S-10-3H	10000	110024653645	10	2@DN*50	3	1.676

標準模塊積木式組合方式Combination mode

垂直式濾筒除塵器簡介Product Brief

產品簡介 Product Brief

垂直式濾筒除塵器，屬于濾筒除塵器的一類，又叫卡盤式、豎裝式濾筒除塵器，加裝二級HEPA過濾器模塊，上下一體二級過濾。如果車間有VOCS異味，可以采用三級過濾，增加活性炭過濾器，三級模塊上中下組合成一體。濾筒垂直安裝的結構特征，帶來了易清灰的特點。尤其對于濃度大的粉塵，垂直式效果比平裝或斜插式的濾筒除塵器好。機器采用正面開門，抽屜式推入濾筒，更換濾筒快速便捷，淘汰了采用螺絲吊裝固定的麻煩方式。設備采用激光切割、數控機床加工、模具焊接、模塊化制造、靜電噴塑、積木式拼裝，精工打造而成。同等風量的前提下，濾筒除塵器比布袋除塵器體積小的多。

可選配裝置 Optional device

火花捕捉器、泄爆隔爆裝置、清潔氣室通道、定制顏色、腿長、加熱器、出風口防塵罩、消防滅火系統、粉塵在線檢測儀、帶抽屜的垃圾桶、普通槽式料斗、不銹鋼結構、各種進口設計、平臺和梯子、自卸式料斗、螺旋輸送機、集成式HEPA過濾器、智能電控柜等。

工作原理

1、接通電源與壓縮空氣，按下開關按鈕，引風機啟動，除塵器開始工作。

2、煙塵在風機風動力作用下，經過抽風管道，進入濾筒表面。由于氣流截面突然擴大及氣流分布板的作用，風速驟降，氣流中一部分粗大顆粒在風動力和慣性力的作用下相互碰撞，自然沉降到底部集灰斗；粒度細、密度小的塵粒，通過擴散和篩濾等組合效應，沉積在濾筒濾料的外表面上而被攔截。

3、1級潔凈的氣體穿透濾料，從濾筒內壁集中排出，進入2級活性炭層

4、2級活性炭層，采用蜂窩活性炭或碳纖維濾紙構成，有效祛除玻璃鋼膠水、塑料材質等煙塵產生的VOC異味。

5、2級脫味后的潔凈氣體進入3級HEPA過濾器，HEPA過濾器常用于潔凈室，凈化等級H14級以上。

6、經過3級處理后的空氣由經風機抽出直接排放在車間內，無排放煙囪。

7、過濾元件濾筒的阻力，隨著濾料表面粉塵積累層厚度的增加而增大。

8、噴吹控制方式可以分為壓差控制、時序控制、人工控制。指針式的壓差儀表會實時監測濾筒壓差，直觀可讀。脈沖控制儀會自動進行啟閉閥門，開啟壓縮空氣噴吹清灰。

9、此時，瞬間接通脈沖電源，電磁脈沖閥開啟，4公斤以上壓力的壓縮空氣瞬間引入周邊空氣作為二次放大的充足氣源，一并高壓噴吹打入濾筒。使褶皺的濾筒瞬間膨脹變形鼓起，而產生振動，在高壓脈沖氣流沖刷的作用下，附著在濾筒外表面上的粉塵被一掃而光，掉入除塵器底部收集粉塵的灰斗收塵箱中。

10、清灰完畢后，電磁脈沖閥關閉，濾料外表面粉塵清除后，阻力變小，濾料獲得再生，再次恢復攔截粉塵的功能。當阻力上升時，再次自動循環清灰再生工作。

11、可以選擇智能變頻電柜，隨著開啟吸口數量的多少，自動調整電機頻率，自動調整風量的大小。

12、觸摸屏+PLC的智能電柜，配合在線壓縮空氣監測儀、風壓監測儀、壓差監測儀、粉塵在線濃度監測儀構成了數字化信息交互的智能除塵, 出現故障，聲光報警。

13、自動生成機組運行臺賬，排放超標自動報警，濾料需要更換自動報警，可以局域網聯網運行，也可廣域網遠程聯網監控，還可配合手機APP，隨時了解運行信息。

垂直式濾筒除塵器應用范圍Application scope

1、適用于無油、污水、溫度小于120攝氏度以下的煙氣或粉塵。

2、可以安裝在封閉車間，內排循環空氣，無外排煙塵，防止室內空調熱量損失。

3、近期熱門應用場景：鉛粉收集、研磨細粉、膜切割、機器人焊接、打磨、拋光、拋丸、噴砂、噴粉等工序。

4、適用于新能源新材料、汽車制造、船舶制造、金屬加工、橡膠輪胎、煙草提煉、食品加工、精細化工、糧食、制藥、電子、冶煉、紡織等行業。

垂直式濾筒除塵器系列分類Series classification

四大類機型：一體機、一級過濾模塊機、二級過濾模塊、三級過濾模塊機

一體機（DHC-YT系列）
一級過濾模塊機（DHC系列）
二級過濾模塊機（DHC-H系列）
三級過濾模塊機（DHC-H-C系列）

生產、安裝一站式服務One stop service

1、酸洗、磷化、噴塑的表面處理工藝
2、模塊化生產
3、積木式拼裝
4、出廠前整體試拼裝檢驗
5、發貨運輸
6、整體起吊安裝
7、項目竣工

智能控制intelligent control

除塵器加裝了相關檢測的儀器儀表、通過PLC程序控制自動運行，通過觸目屏展示。

（1）管道風壓儀:實時監測管道壓力變化

（2）溫度探測儀：實時監測煙塵溫度，防止高溫?fù)p壞除塵器濾料。

（3）壓縮空氣檢測儀：實時監測壓縮空氣壓力，防止氣源不足影響清灰效果，損壞除塵器。

（4）壓差計：實時監測除塵器濾料的阻力，作為更換濾料的判別依據。

（5）粉塵濃度計：實時監測粉塵排放濃度，防止超標排放、環境污染發生。

（6）變頻器：調節電機頻率，來實現風量調大調小，綠色節能。

（7）聯網模塊：遠程顯示，集中控制。可局域網、可外網連接控制，或手機APP控制。

（8）電動閥門：根據用風需求，自動啟閉閥門，調節風量。

（9）消防滅火：發生火災，自動噴水或自動打開干粉式滅火器。

（10）聲光報警：除塵器運行發生故障，聲光報警，提示及時處理故障。

（11）運行臺賬日志：記錄除塵器運行期間的數據，形成臺賬，生成日志打印，避免的人工記錄的麻煩，省力，省心。

環保驗收Environmental protection acceptance

驗收以業主當?shù)丨h(huán)保部門或法定第三方出具的監測報告為準。簽訂合同時約定，若不達標，則無條件退貨。

部分應用案例Some application cases

山東超威電源（超威動力HK00951）
安徽超威（超威動力HK00951）
山東超威磁窯（超威動力HK00951）
浙江超威（超威動力HK00951）
河北超威（超威動力HK00951）
江蘇超威（超威動力HK00951）
河南超威（超威動力HK00951）
河南超威正效（超威動力HK00951）
今創集團（股票603680）焊煙除塵
今創集團（股票603680）涂裝噴粉
今創集團（股票603680）打磨除塵
諾力集團（股票603611）打磨除塵
無錫天辰冷拉型鋼拋丸除塵
無錫寶能實業（孟加拉分廠）
